Fröccsöntő szerszám betétek tervezése és ellenőrzősablon gyártása
Egyedi kialakítású kiszorítóbetétek tervezését és nagy pontosságú 3D nyomtatott prototípusainak elkészítését végeztük el fröccsöntő szerszámokhoz, lehetővé téve a gyors fejlesztést és a költséghatékony tesztelést.

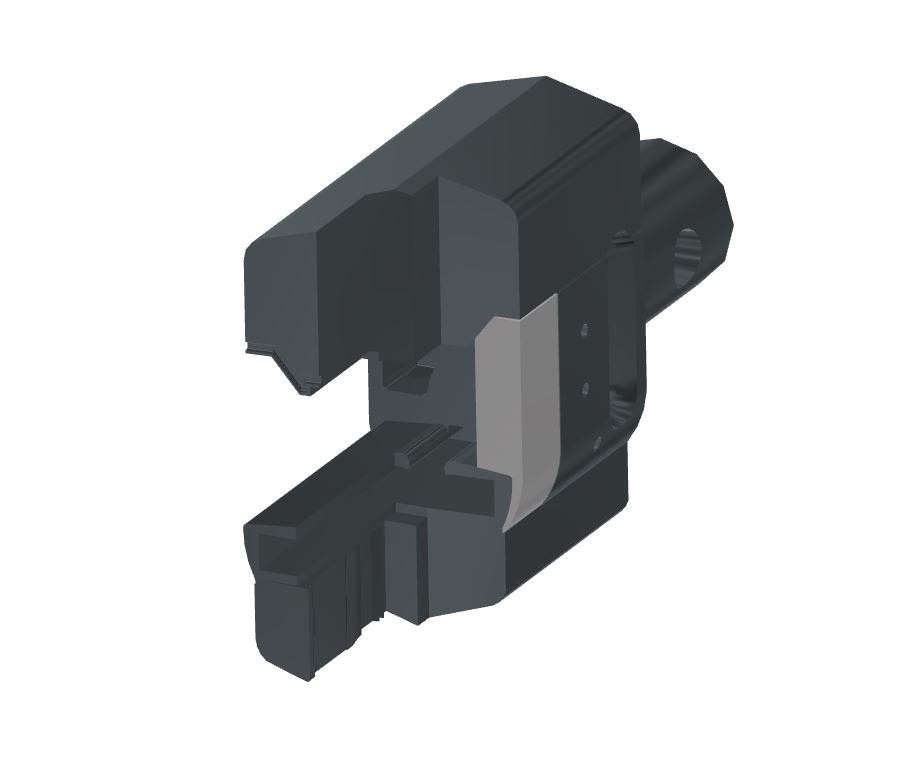

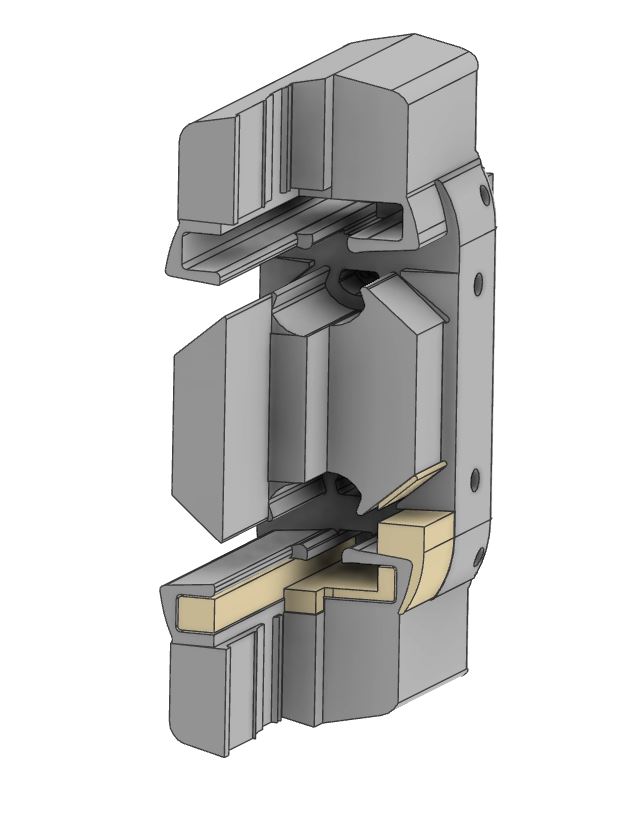

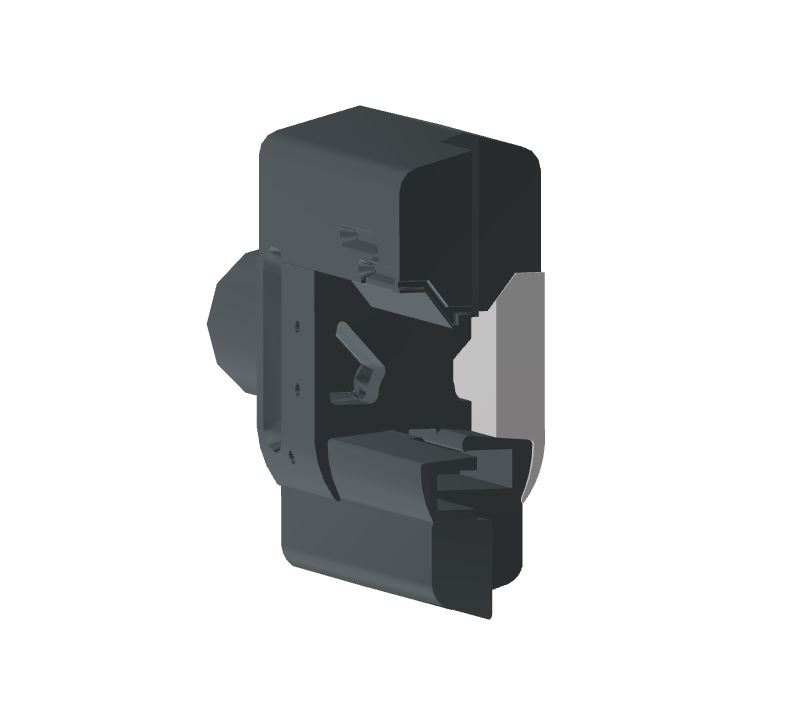

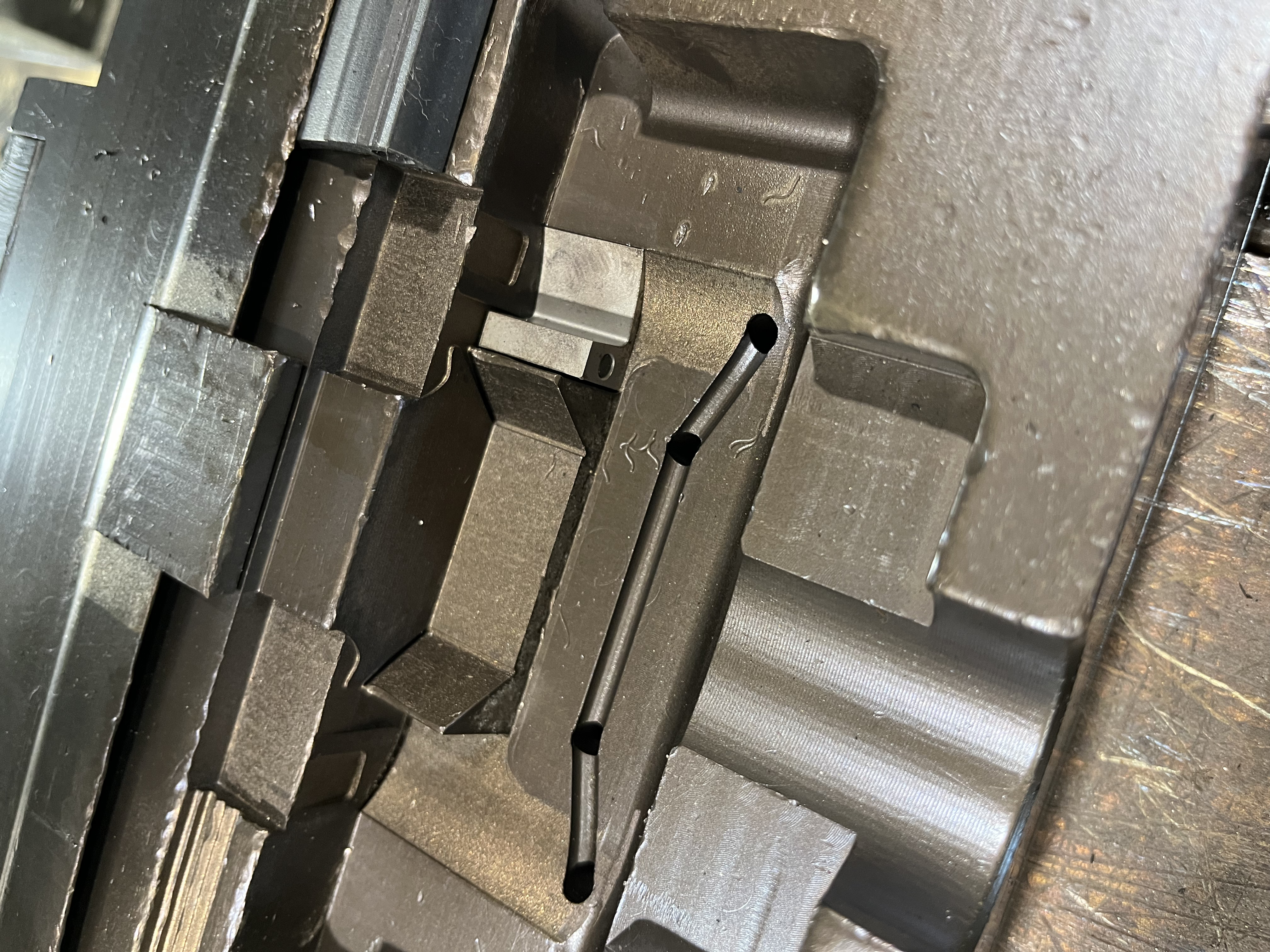

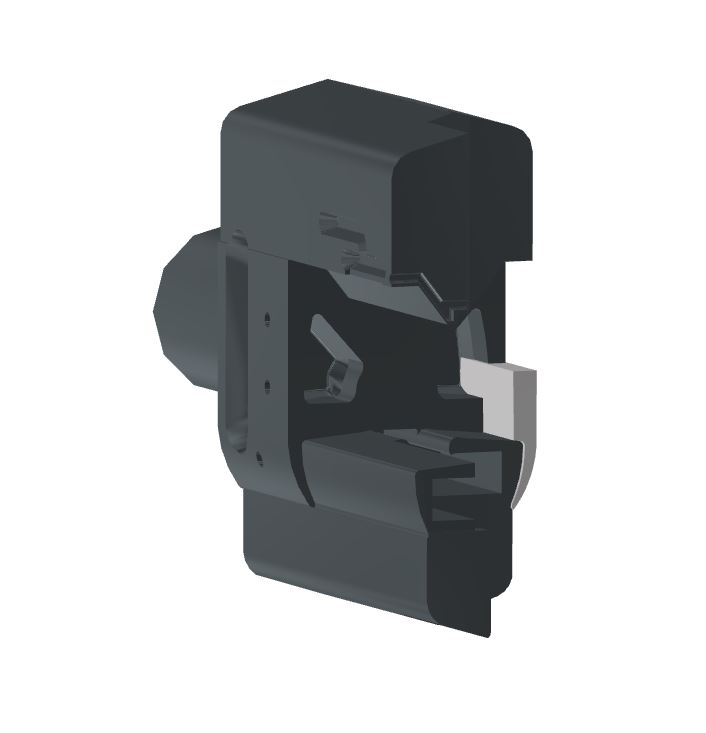

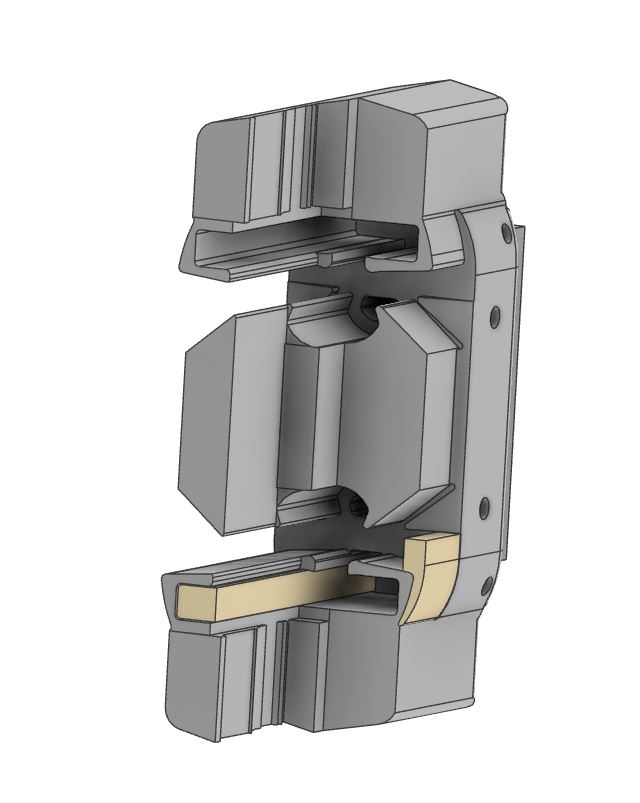

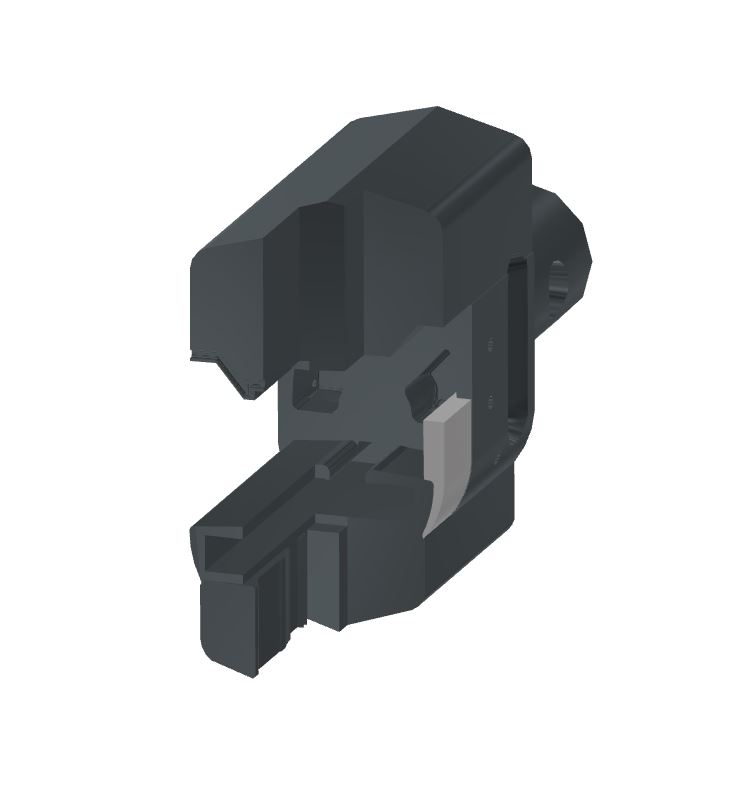

A munkálatok alkalmával a szerszámokhoz tartozó kiszorítóbetétek tervezését és prototípusainak elkészítését valósítottuk meg. Célunk az volt, hogy olyan profilokat alakítsunk ki, amelyek pontosan leképezik a szerszám adott részeinek negatív formáját. Ezek a negatív profilok a szerszámba illesztve teljes mértékben kitöltik az üres területeket, megakadályozva, hogy a megolvasztott gumi bejusson ezekbe a részekbe, így egy eltérő profilú készterméket hoznak létre.

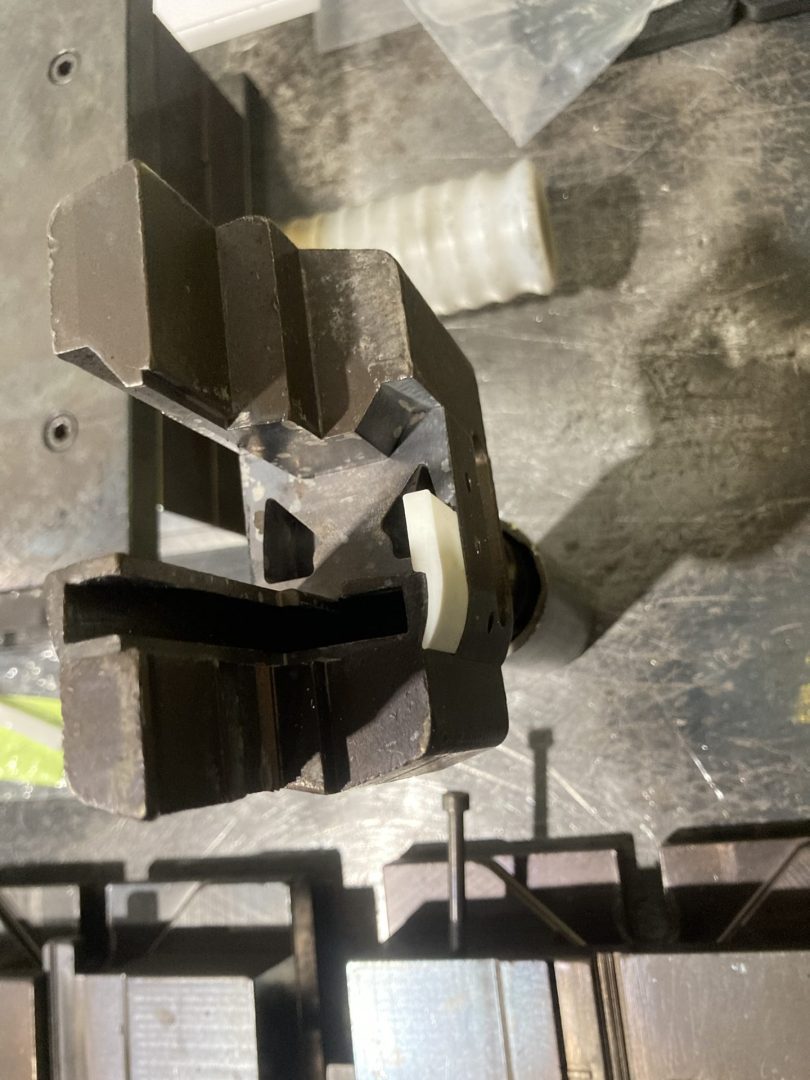

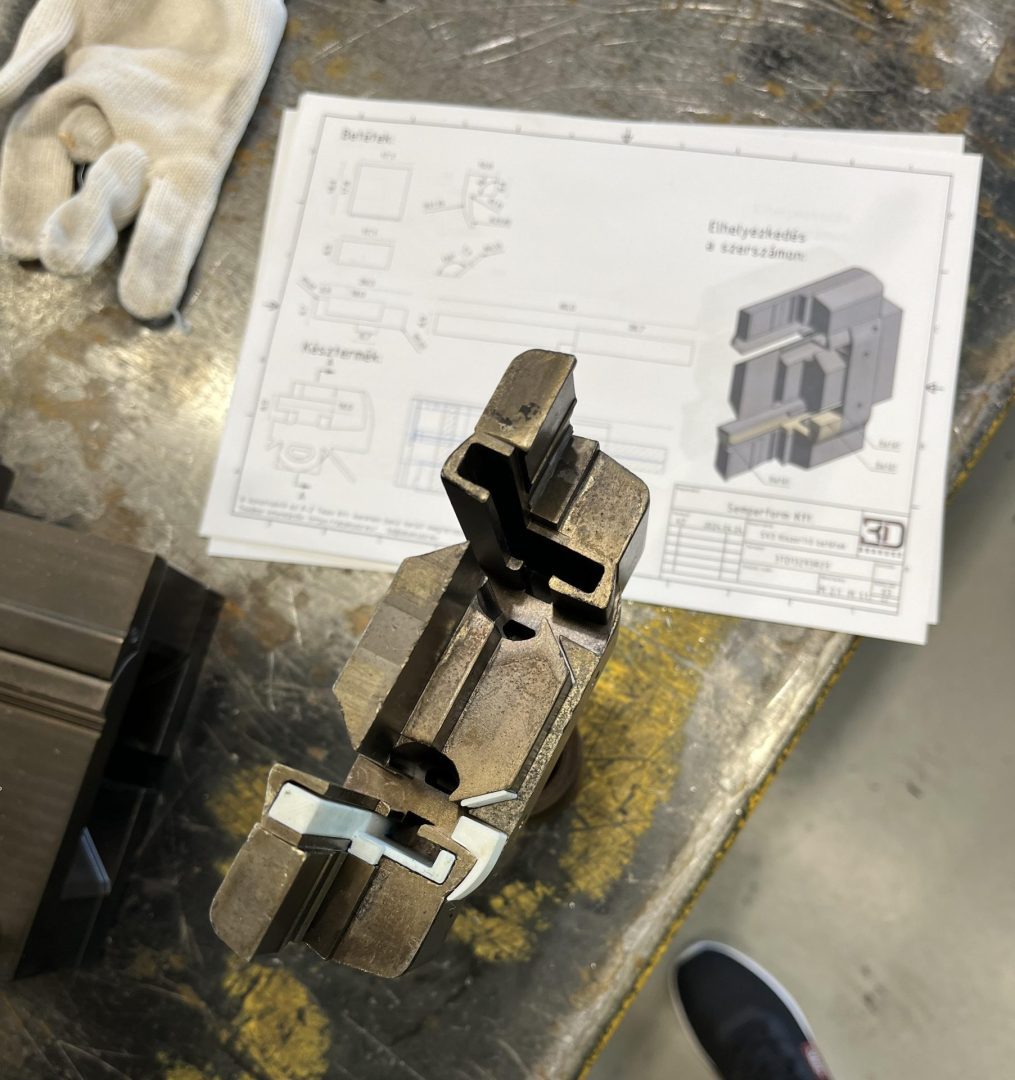

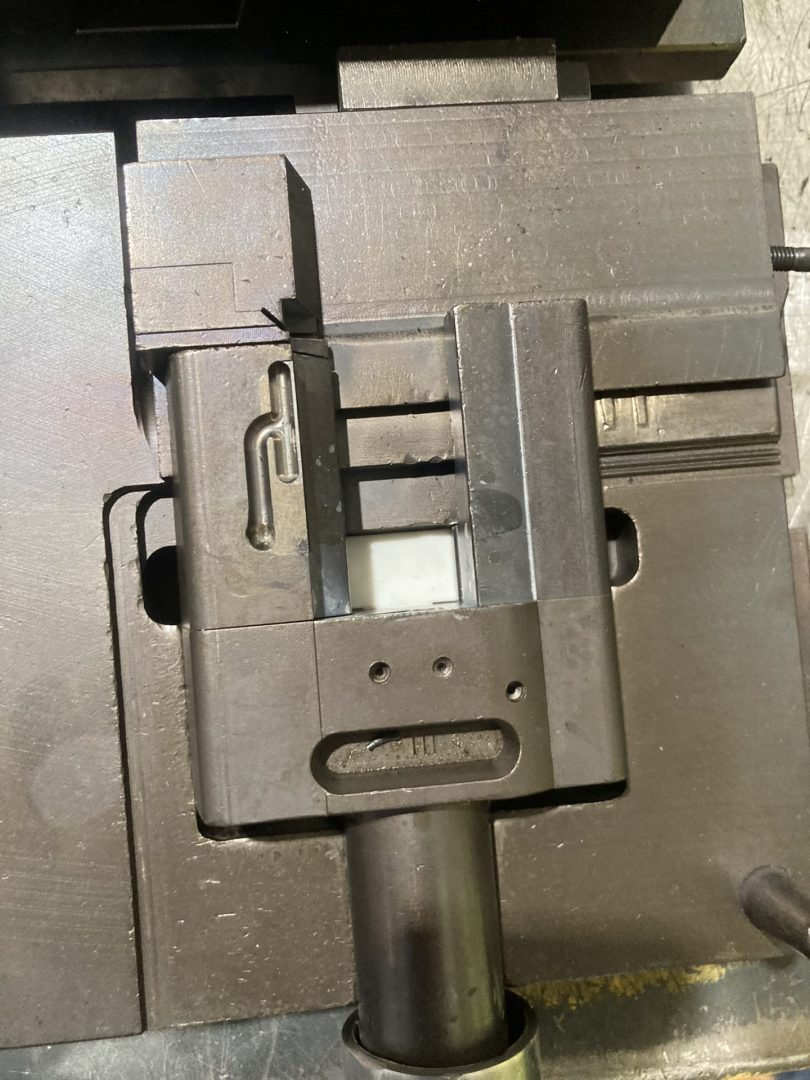

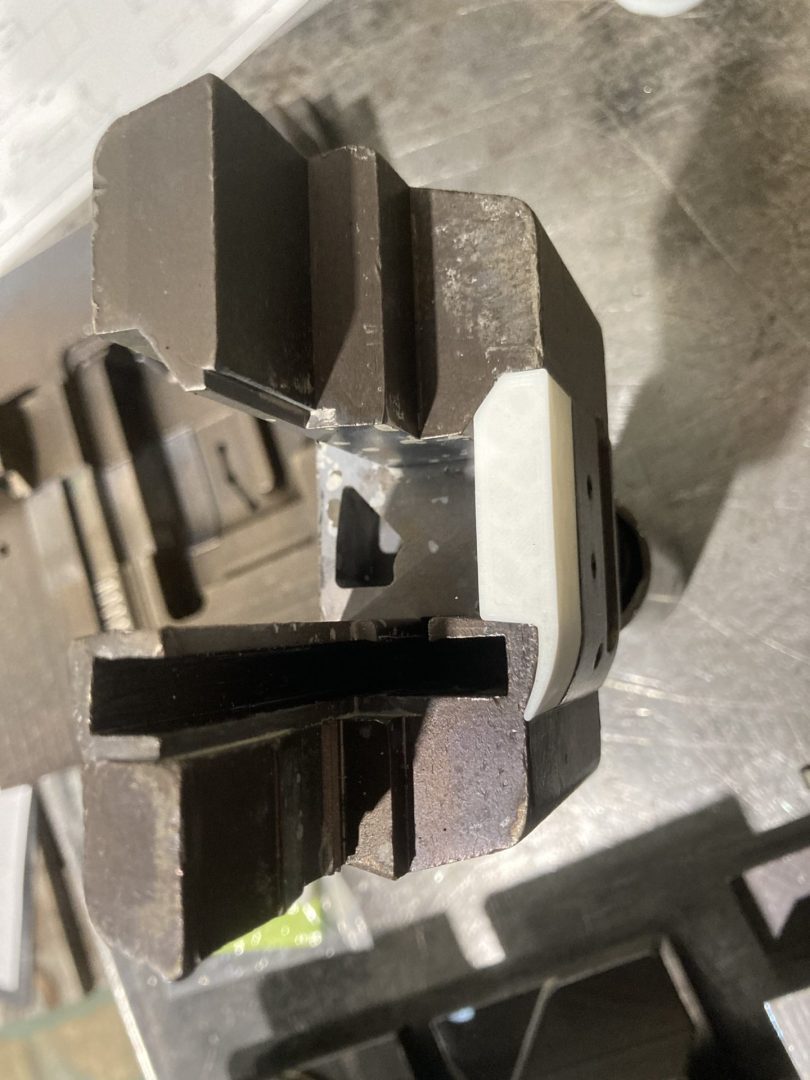

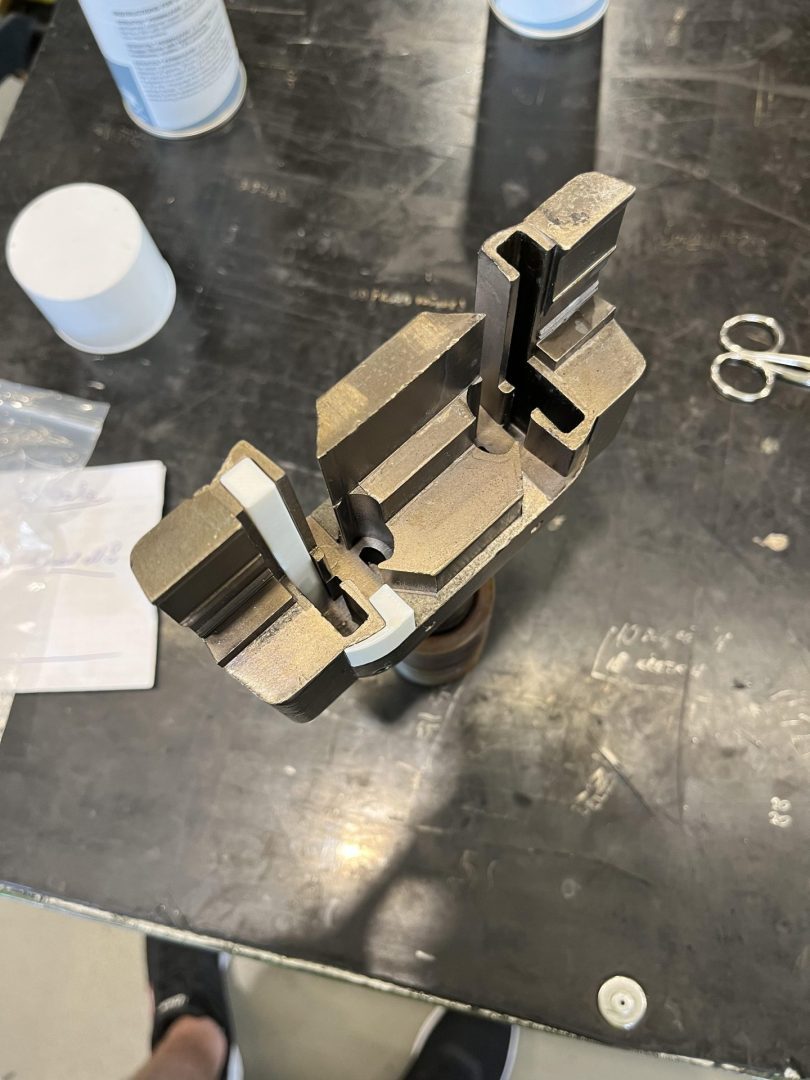

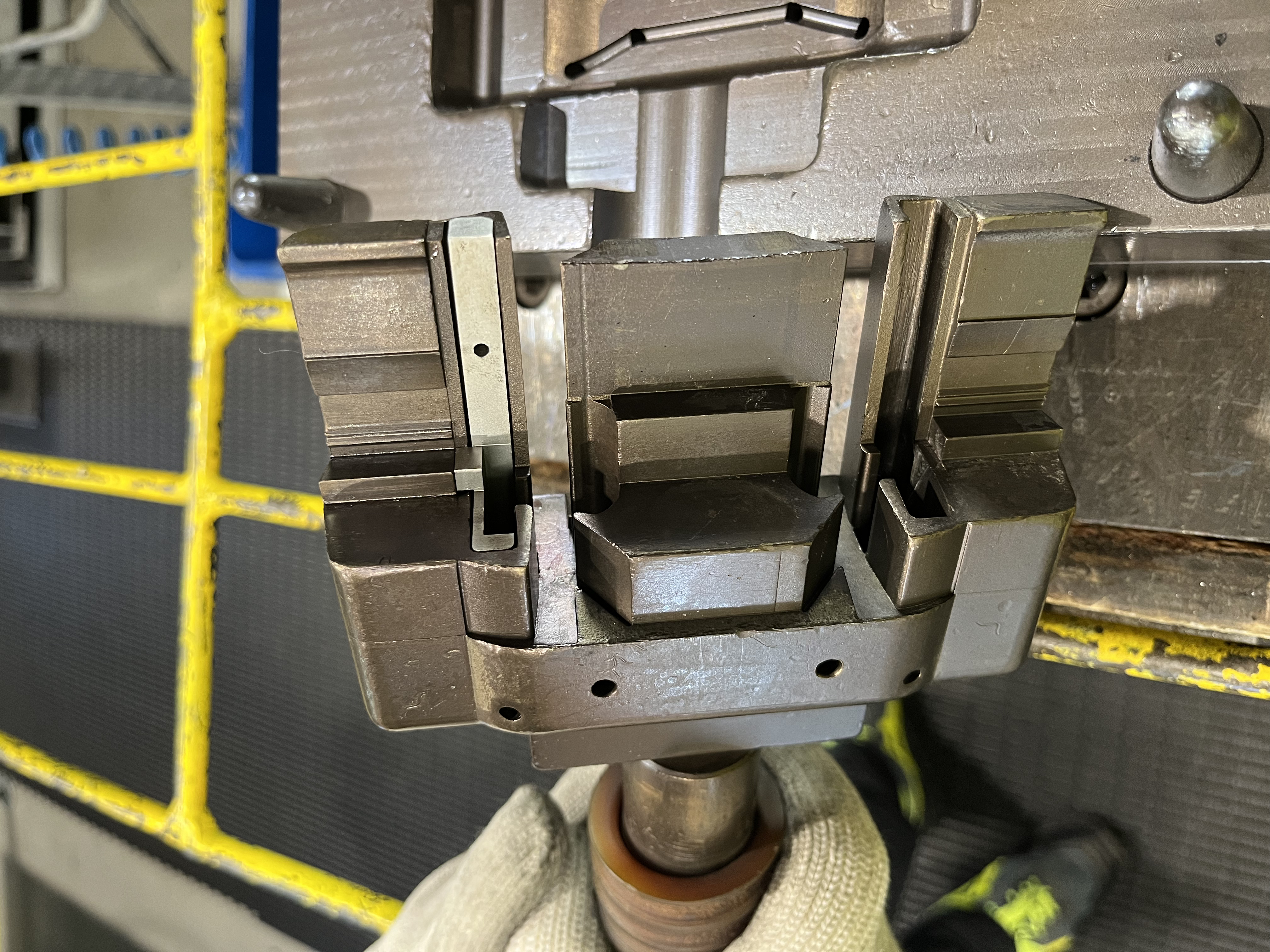

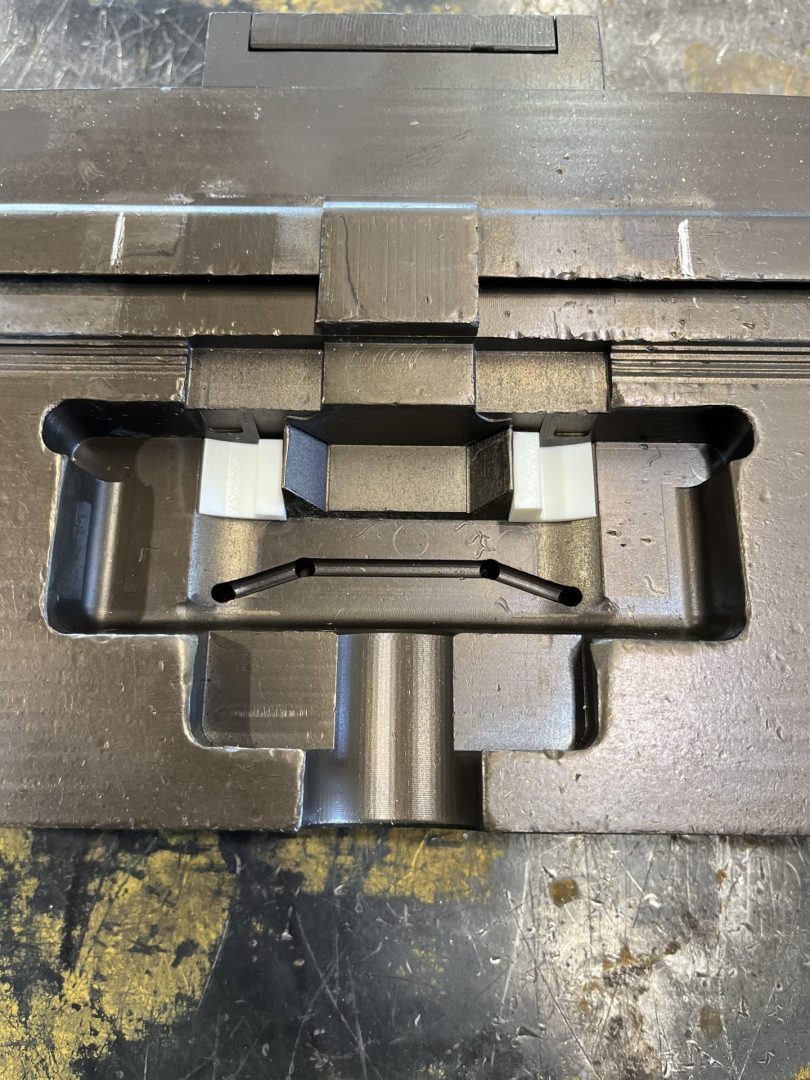

A sablonokat 3D nyomtatóval készítettük el, majd belepróbáltuk a szerszámba. Sikeres teszt esetén a későbbiekben a fémből készült betétek méretpontossága ezen eljárással garantálva volt. Amennyiben méreteltéréseket észleltünk, például kúposság vagy felületi egyenetlenségek miatt, korrigáltuk azokat, majd újabb próbát végeztünk.

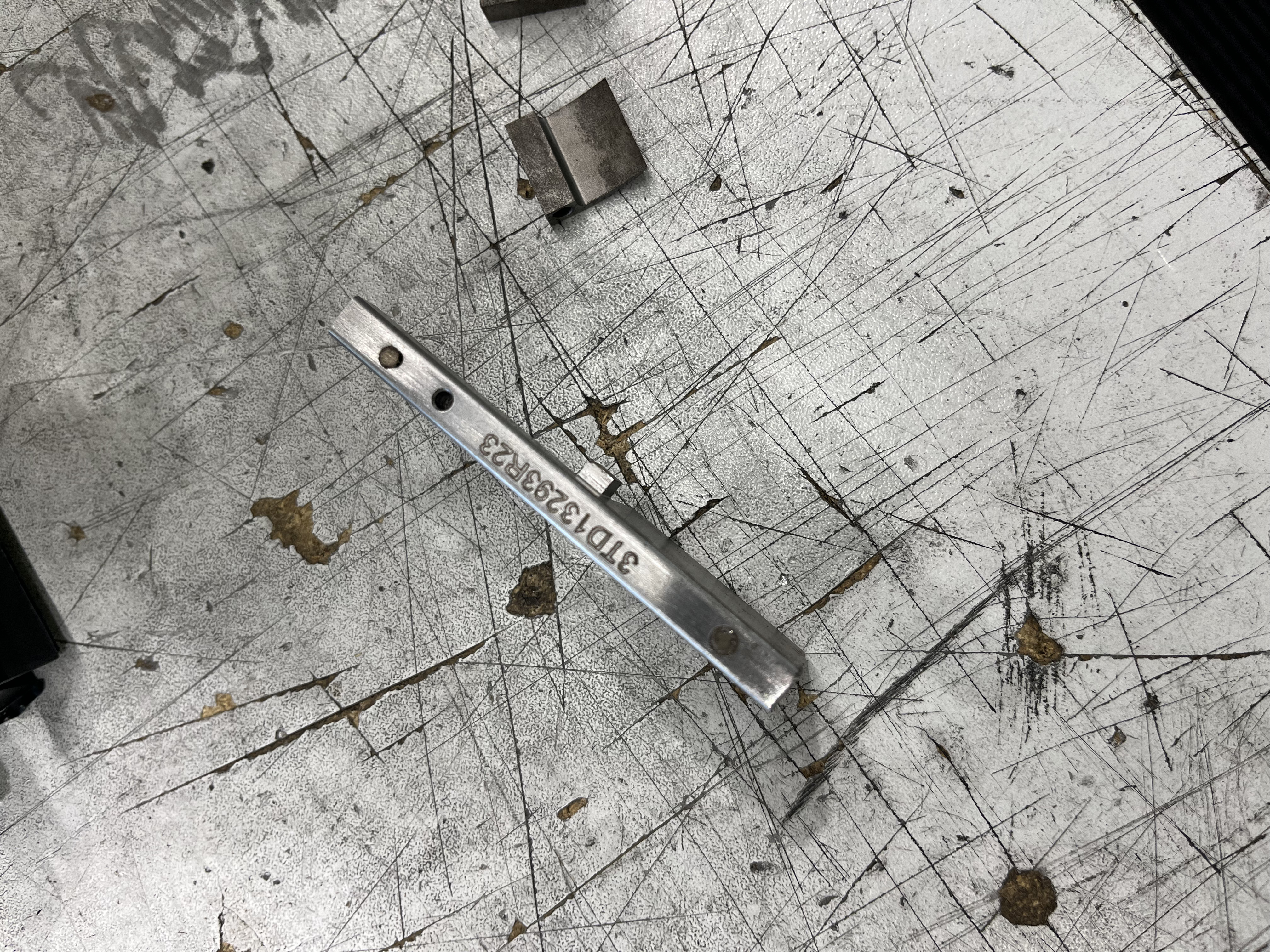

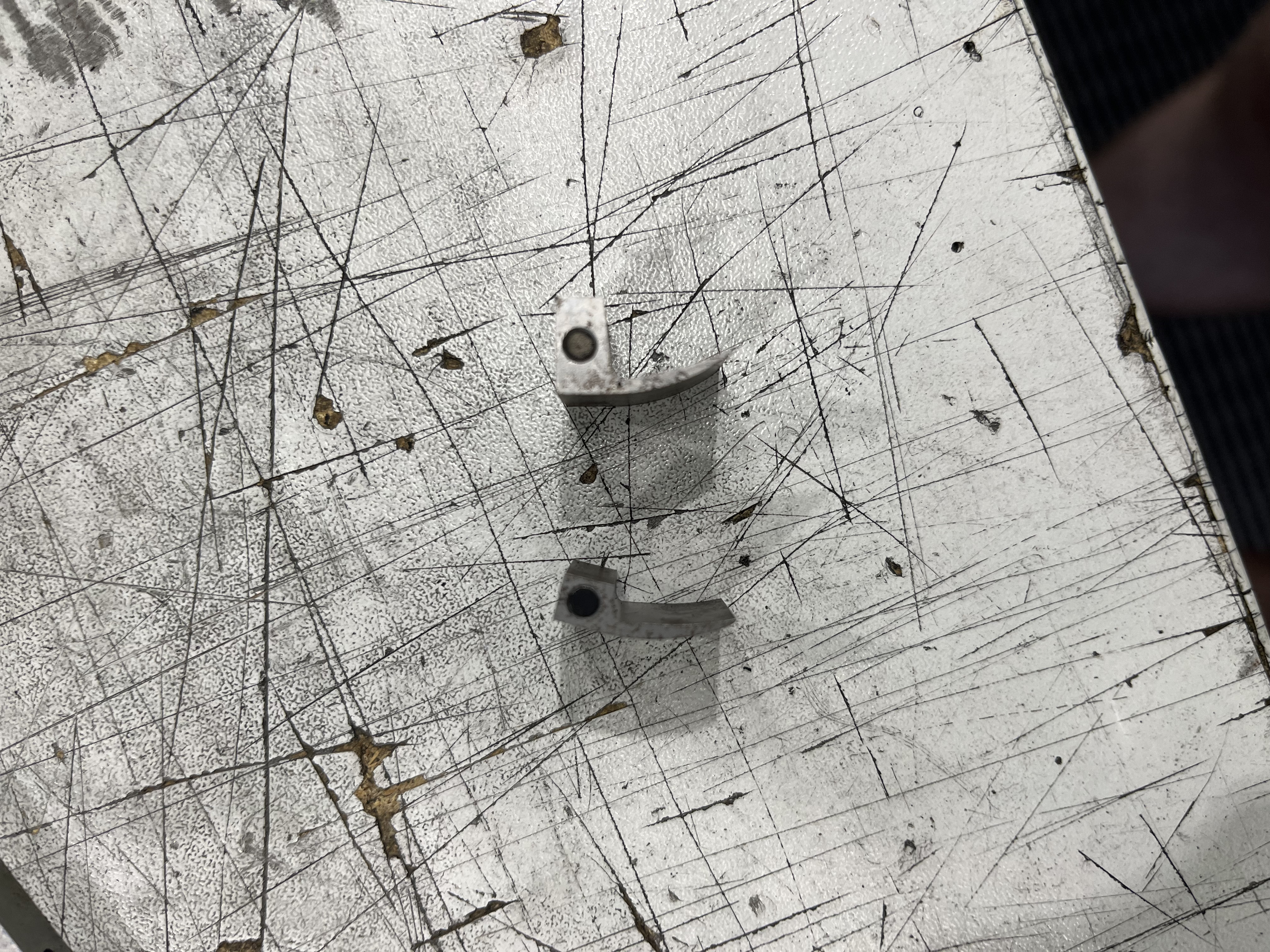

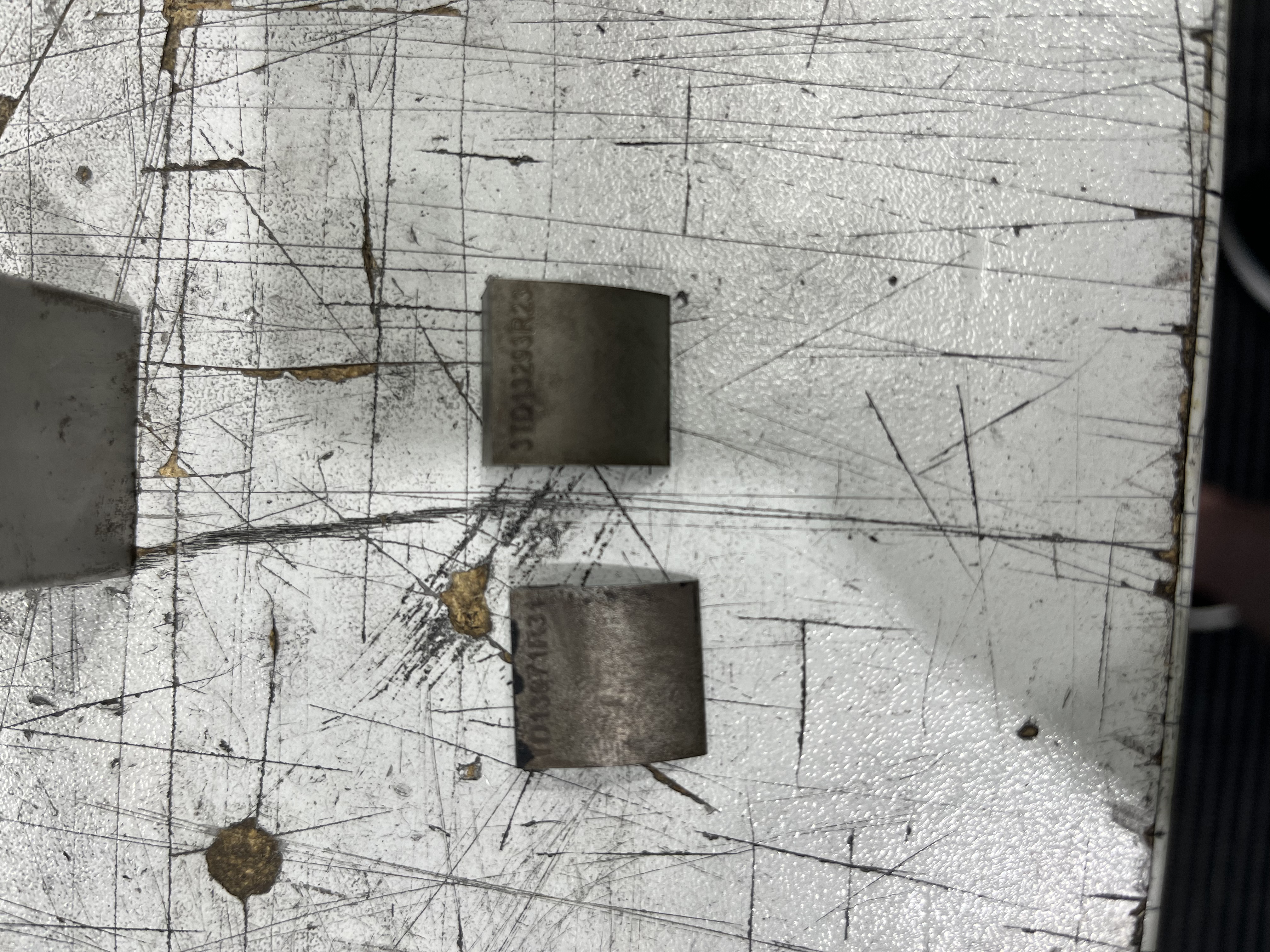

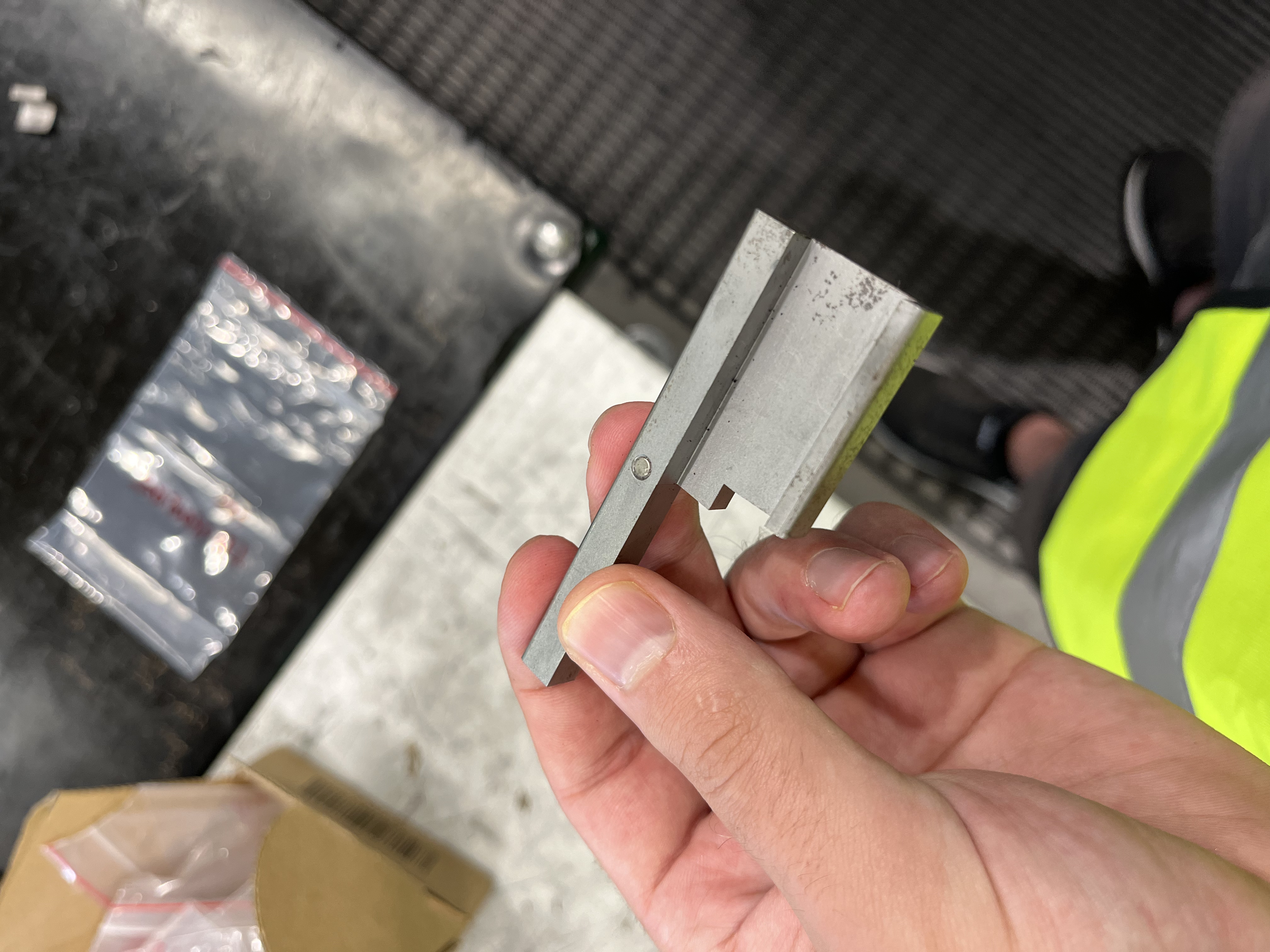

Végezetül kisebb fejlesztéseket eszközöltünk a betéteken, amelyek a beazonosítást, cserét, tisztítást stb. segítették. A mellékelt fotók segítségévével beketinktést nyerhetnek a projekt részfolyamataiba.
